Apa yang Membuat Struktur Baja Tahan Gempa Dapat Diandalkan dan Aman?

1. Apa Itu Struktur Baja Tahan Gempa?

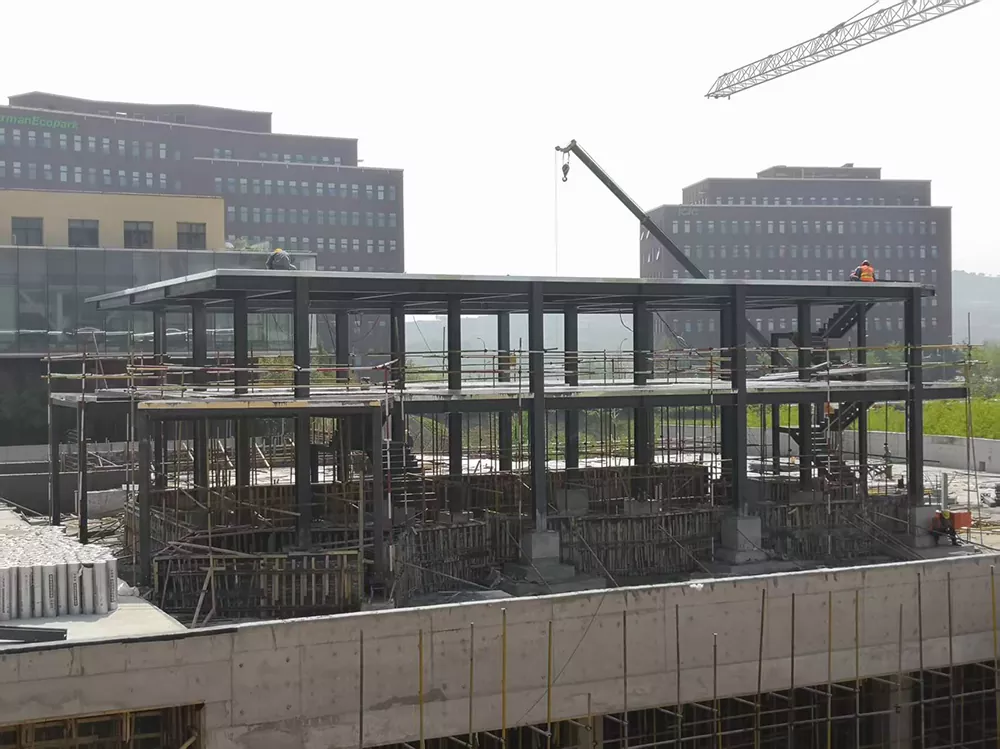

Struktur baja tahan gempa adalah suatu bangunan atau kerangka rekayasa yang dirancang untuk menahan gaya dan gerakan yang dihasilkan oleh aktivitas seismik. Daripada hanya mengandalkan kekuatan masing-masing kolom dan balok, bangunan ini menggunakan sistem struktur terpadu untuk memindahkan beban gempa dengan aman ke pondasi.

Saat terjadi gempa bumi, tanah bergerak dengan cepat sehingga menyebabkan massa bangunan menghasilkan gaya inersia. Gaya-gaya ini dapat menghasilkan pergerakan horizontal, distorsi struktur, tegangan sambungan, dan beban tambahan pada pondasi. Struktur baja yang dirancang dengan baik memperhitungkan dampak ini melalui ukuran komponen struktur yang sesuai, konfigurasi struktural, detail sambungan, dan perhitungan teknik.

Yang penting, ketahanan terhadap gempa bukan berarti bangunan tidak akan rusak sama sekali pada setiap gempa. Tergantung pada tujuan desain dan permintaan seismik, kelelehan struktur yang terkendali dan beberapa kerusakan nonstruktural dapat terjadi. Tujuan mendasarnya adalah untuk mengurangi risiko kegagalan besar dan mencapai kinerja yang disyaratkan oleh peraturan bangunan yang berlaku.

Dimana Struktur Baja Tahan Gempa Digunakan?

Struktur ini relevan dengan berbagai proyek, termasuk:

• Pabrik industri, bengkel produksi, dan gudang.
• Bangunan komersial, perkantoran, dan fasilitas ritel.
• Pusat logistik dan fasilitas distribusi.
• Bangunan umum dan bangunan lain dengan persyaratan hunian tertentu.
• Rangka baja khusus dan struktur pendukung industri.

Solusi yang tepat bergantung pada penggunaan bangunan, ketinggian, geometri, bahaya gempa lokal, kondisi tanah, dan tingkat kinerja yang diperlukan.

2. Mengapa Struktur Baja Dapat Berkinerja Baik Saat Gempa Bumi

Baja banyak digunakan dalam teknik seismik karena kekuatan, keuletan, dan kapasitas prefabrikasinya. Namun, keunggulan ini hanya akan menghasilkan kinerja yang dapat diandalkan jika seluruh struktur dirancang, diproduksi, dan dirakit dengan benar.

Daktilitas dan Disipasi Energi

Daktilitas adalah kemampuan suatu material atau komponen struktur untuk mengalami deformasi yang besar tanpa segera kehilangan kapasitas menahan bebannya. Komponen baja yang dirinci secara tepat dapat luluh dalam kondisi seismik yang berat, sehingga struktur dapat menghilangkan energi melalui perilaku inelastis yang terkendali.

Karakteristik ini sangat penting karena gaya gempa dapat berbalik arah secara berulang-ulang. Oleh karena itu, komponen struktur dan sambungan harus mengakomodasi tuntutan deformasi yang diharapkan tanpa mengalami patah dini, ketidakstabilan, atau kehilangan kekuatan yang tidak dapat diterima.

Rasio Kekuatan-terhadap-Berat Tinggi

Baja dapat memberikan kekuatan struktural yang besar tanpa memerlukan komponen yang terlalu berat. Karena gaya inersia seismik berkaitan erat dengan massa bangunan dan percepatan tanah, mengurangi beban struktur yang tidak perlu dapat membantu mengelola kebutuhan gempa. Namun, kinerja sebenarnya bergantung pada sistem bangunan secara keseluruhan, bukan pada berat material saja.

Kontrol Prefabrikasi dan Manufaktur

Komponen baja dapat dibuat di lingkungan bengkel yang terkendali sebelum diangkut ke lokasi konstruksi. Proses ini dapat meningkatkan konsistensi dimensi, menyederhanakan inspeksi, dan mengurangi aktivitas tertentu di lokasi. Gambar fabrikasi yang akurat, bahan yang dapat dilacak, prosedur pengelasan yang memenuhi syarat, dan inspeksi yang sesuai tetap penting.

3. Komponen Utama Struktur Baja Tahan Gempa

Kinerja seismik yang andal memerlukan beberapa elemen struktur untuk bekerja sama. Kelemahan pada satu komponen penting dapat melemahkan kinerja sistem yang lebih luas.

Bingkai Struktural

Balok dan kolom membentuk kerangka penahan beban utama. Dimensi, sifat material, dan susunannya mempengaruhi kekuatan, kekakuan, stabilitas, dan kapasitas deformasi bangunan. Insinyur harus mengevaluasi interaksi antara anggota-anggota ini daripada memilih bagian berdasarkan beban vertikal saja.

Sistem Penguat

Kawat gigi diagonal dapat memberikan cara yang efisien untuk menahan gaya lateral. Tergantung pada sistem yang dipilih, bresing dapat bekerja terutama melalui tegangan dan kompresi atau menggunakan mekanisme khusus untuk meningkatkan perilaku seismik. Tata letaknya harus dikoordinasikan dengan pintu, jendela, mesin, jalur sirkulasi, dan persyaratan arsitektur atau operasional lainnya.

Sambungan Balok ke Kolom

Koneksi mentransfer gaya antar anggota struktural dan sangat mempengaruhi perilaku seismik secara keseluruhan. Sambungan baut dan las harus dirancang untuk gaya, rotasi, dan pembebanan siklik yang terkait dengan sistem struktur yang dipilih.

Detail sambungan harus mengikuti ketentuan desain yang berlaku. Penggantian yang dilakukan secara improvisasi, penggantian pengelasan yang tidak disetujui, dan pemasangan baut yang tidak konsisten dapat mengganggu jalur beban yang diinginkan.

Pondasi dan Baut Jangkar

Fondasi memindahkan kekuatan struktural ke dalam tanah. Desainnya harus memperhitungkan kondisi tanah, guling, geser, pengangkatan, dan gaya yang disalurkan melalui dasar kolom dan baut jangkar. Bahkan rangka baja yang dirancang dengan baik pun dapat berkinerja buruk jika sistem pondasinya tidak memadai.

Diafragma Atap dan Lantai

Sistem atap dan lantai membantu mengumpulkan dan mendistribusikan gaya lateral ke elemen penahan gempa yang ditentukan. Sambungan, kolektor, dan komponen pendukungnya harus dikoordinasikan dengan desain struktur keseluruhan untuk mempertahankan jalur beban yang berkesinambungan.

4. Bagaimana Desain Seismik Meningkatkan Keamanan Struktural

Rekayasa seismik yang efektif dimulai dari lokasi bangunan dan berlanjut hingga desain, fabrikasi, pemasangan, dan inspeksi. Setiap tahap harus mendukung tujuan kinerja struktural yang sama.

Langkah 1: Evaluasi Lokasi dan Bahaya Seismik

Insinyur mengidentifikasi parameter desain seismik yang relevan, kondisi tanah, hunian bangunan, dan persyaratan kode yang berlaku. Investigasi geoteknik membantu menentukan sifat-sifat tanah dan mengidentifikasi potensi permasalahan seperti penurunan atau likuifaksi jika relevan.

Langkah 2: Pilih Sistem Struktural yang Sesuai

Rangka pemikul momen, rangka bresing, dan sistem lain yang diizinkan menawarkan kombinasi kekakuan, kekuatan, keuletan, dan fleksibilitas arsitektural yang berbeda. Pilihannya harus mencerminkan dimensi bangunan, tujuan penggunaan, kebutuhan gempa, dan kendala konstruksi.

Langkah 3: Analisis Kekuatan, Drift, dan Stabilitas

Analisis struktural memperkirakan bagaimana bangunan merespons beban rencana. Insinyur memeriksa gaya anggota, perpindahan lateral, penyimpangan antar lantai jika memungkinkan, stabilitas keseluruhan, dan potensi ketidakteraturan. Struktur yang memenuhi persyaratan kekuatan dasar mungkin masih memerlukan kekakuan atau detail tambahan untuk memenuhi tujuan kemudahan servis dan kinerja.

Langkah 4: Detail Sambungan dan Komponen Ulet

Ketentuan seismik memerlukan proporsi komponen struktur tertentu, konfigurasi sambungan, pengekangan terhadap tekuk torsi lokal atau lateral, dan pemeriksaan desain berbasis kapasitas. Di banyak sistem, para insinyur bertujuan untuk mendorong pelepasan yang terkendali pada komponen yang ditentukan sekaligus melindungi sambungan penting dan elemen lainnya dari kegagalan dini.

Langkah 5: Verifikasi Fabrikasi dan Ereksi

Jaminan kualitas mencakup verifikasi material, pemeriksaan dimensi, inspeksi pengelasan, kontrol pemasangan baut, dan konfirmasi bahwa komponen yang dipasang sesuai dengan gambar yang disetujui. Perubahan pada rincian struktural harus ditinjau dan disetujui oleh insinyur yang bertanggung jawab.

Untuk proyek di Amerika Serikat, persyaratan yang berlaku mungkin mencakup Kode Bangunan Internasional, ASCE/SEI 7, dan standar AISC yang relevan, termasuk AISC 341 untuk desain seismik sistem baja struktural. Negara dan wilayah lain mungkin memerlukan standar yang berbeda. Peraturan yang mengatur dan edisi yang diadopsi harus dikonfirmasi untuk setiap proyek.

5. Tantangan Umum dan Solusi Praktis

Pembeli dan manajer proyek sering kali menghadapi kesulitan dalam menyeimbangkan antara anggaran, kecepatan konstruksi, fungsionalitas bangunan, dan keamanan struktural. Mengenali risiko-risiko umum sejak dini dapat mengurangi perubahan yang mahal dan penundaan yang dapat dihindari.

Tantangan 1: Memilih Struktur Hanya Berdasarkan Harga

Kutipan awal yang rendah mungkin mengecualikan layanan teknik penting, detail sambungan, pengujian, lapisan pelindung, atau persyaratan pemasangan. Bandingkan pemasok menggunakan cakupan yang jelas, bukan hanya berdasarkan tonase baja atau harga total saja.

Tantangan 2: Memperlakukan Bangunan Baja Standar sebagai Bangunan yang Cocok Secara Universal

Konfigurasi bangunan standar mungkin tidak memenuhi tuntutan seismik atau persyaratan arsitektur di setiap lokasi. Mintalah tinjauan teknik spesifik proyek sebelum menerima solusi prefabrikasi, khususnya untuk tata letak yang tidak teratur, alat berat, atau lokasi dengan bahaya seismik yang signifikan.

Tantangan 3: Mengabaikan Komponen Nonstruktural

Pelapis dinding, plafon gantung, peralatan mekanis, perpipaan, baki kabel, dan sistem penyimpanan dapat rusak akibat pergerakan bangunan. Dukungan dan keterikatannya harus dievaluasi sesuai dengan persyaratan yang berlaku dan tujuan kinerja proyek.

Tantangan 4: Melakukan Modifikasi Situs yang Tidak Disetujui

Memindahkan bresing, memotong komponen struktur, mengebor lubang yang tidak disetujui, atau mengubah sambungan dapat mengubah jalur beban struktural. Tim konstruksi harus menyerahkan usulan perubahan untuk tinjauan teknik sebelum penerapan.

Tantangan 5: Mengabaikan Pemeliharaan Jangka Panjang

Korosi, lapisan rusak, komponen lepas, dan perubahan yang tidak terdokumentasikan dapat mempengaruhi kemudahan servis seiring berjalannya waktu. Tetapkan rencana pemeliharaan dan atur inspeksi yang sesuai, terutama setelah gempa bumi besar atau ketika kerusakan struktur terlihat teridentifikasi.

6. Bagaimana Memilih Sistem Struktural yang Tepat

Tidak ada solusi rangka baja tunggal yang cocok untuk setiap bangunan. Pilihan terbaik bergantung pada persyaratan teknik, luas lantai yang dapat digunakan, ketinggian bangunan, metode konstruksi, dan keekonomian proyek.

Ini adalah perbandingan umum, bukan pengganti teknik khusus proyek. Kesesuaian dan izin penggunaan setiap sistem bergantung pada kode lokal, kategori desain seismik, konfigurasi struktur, dan desain detail.

Untuk fasilitas industri, keputusan tersebut juga harus mempertimbangkan derek di atas kepala, getaran mesin, bukaan besar, perluasan di masa depan, dan kebutuhan produksi yang tidak terputus. Koordinasi awal antara pemilik, arsitek, insinyur struktur, dan pemasok bangunan baja dapat mencegah konflik yang memerlukan penyelesaian yang mahal di kemudian hari.

7. Apa yang Mempengaruhi Biaya Struktur Baja Tahan Gempa?

Biaya struktur baja tahan gempa tidak hanya bergantung pada kuantitas baja. Kompleksitas teknik, persyaratan manufaktur, kondisi lokasi, logistik, dan inspeksi semuanya dapat memengaruhi investasi akhir.

Faktor Biaya Utama

• Persyaratan desain seismik:Tuntutan desain yang lebih tinggi atau sistem struktur khusus mungkin memerlukan perincian teknik, material, atau sambungan tambahan.
• Dimensi bangunan:Panjang bentang, tinggi, jarak kolom, dan geometri tidak beraturan mempengaruhi ukuran komponen struktur dan kompleksitas fabrikasi.
• Spesifikasi baja:Nilai yang disyaratkan, ketersediaan bagian, ketebalan pelat, dan ketertelusuran mempengaruhi pengadaan.
• Desain koneksi:Sambungan khusus, pengaku, prosedur pengelasan, dan persyaratan inspeksi dapat meningkatkan biaya fabrikasi.
• Kondisi pondasi:Karakteristik tanah, persyaratan jangkar, dan geometri pondasi dapat mengubah biaya konstruksi sipil secara signifikan.
• Transportasi dan instalasi:Jarak pengiriman, dimensi komponen, akses pengangkatan, dan tarif tenaga kerja lokal mempengaruhi biaya pengiriman dan pemasangan.
• Sistem pelindung:Perlindungan terhadap korosi, perlindungan terhadap kebakaran, dan perawatan khusus proyek lainnya menambah biaya keseluruhan.

Bagaimana Pembeli Dapat Mengontrol Biaya Tanpa Mengorbankan Keamanan?

Mulailah dengan ringkasan proyek yang jelas yang mencakup lokasi, dimensi, tujuan penggunaan, beban peralatan, persyaratan arsitektur, kode yang berlaku, dan jadwal pengiriman yang diinginkan. Minta penawaran harga yang sebanding dengan cakupan teknis yang sama dan pengecualian yang diidentifikasi dengan jelas.

Rekayasa nilai dapat membantu mengoptimalkan ukuran anggota, kisi kolom, detail sambungan, dan urutan fabrikasi. Namun, perubahan pada komponen penahan gaya gempa harus diperiksa oleh tenaga profesional yang berkualifikasi dan harus menjaga kinerja struktur yang disyaratkan.

Hal ini juga berguna untuk membandingkan total biaya pemasangan dibandingkan harga material saja. Desain yang terkoordinasi dengan baik dapat mengurangi limbah, pengerjaan ulang lokasi, penundaan konstruksi, dan biaya pemeliharaan di masa depan.

8. Cara Memilih Produsen Struktur Baja yang Andal

Memilih pabrikan yang tepat merupakan keputusan pembelian yang penting, terutama bila proyek tersebut melibatkan persyaratan seismik, dimensi yang disesuaikan, atau pengiriman internasional. Pemasok harus dapat mendukung desain teknik yang disetujui dengan kualitas produksi yang konsisten dan dokumentasi yang jelas.

Evaluasi Kemampuan Teknis

Tanyakan apakah pabrikan dapat bekerja berdasarkan gambar spesifik proyek, berkoordinasi dengan insinyur struktur yang bertanggung jawab, dan membuat bagian-bagian yang diperlukan dan rakitan sambungan. Konfirmasikan siapa yang bertanggung jawab atas desain struktural, perhitungan sambungan, desain pondasi, dan kepatuhan kode lokal.

Tinjau Manajemen Mutu dan Ketertelusuran

Tergantung pada kontrak dan standar yang berlaku, catatan yang relevan dapat mencakup sertifikat material, dokumentasi prosedur pengelasan, kualifikasi tukang las, laporan inspeksi, catatan inspeksi dimensi, dan spesifikasi baut. Mintalah bukti yang sesuai dengan tingkat risiko proyek dan persyaratan peraturan.

Konfirmasikan Tanggung Jawab Pengiriman dan Pemasangan

Memperjelas waktu tunggu fabrikasi, pengemasan, pengaturan pengiriman, dukungan pemasangan, toleransi pemasangan, dan prosedur penanganan komponen yang rusak atau tidak sesuai. Rencana pengiriman yang terperinci dapat mengurangi masalah koordinasi antara produsen, penyedia angkutan, dan tim konstruksi.

Pertanyaan untuk Ditanyakan Sebelum Melakukan Pemesanan

• Bisakah Anda memproduksi komponen baja sesuai dengan gambar proyek yang disetujui?
• Inspeksi kualitas dan dokumentasi material apa yang disertakan?
• Layanan teknik mana saja yang termasuk, dan mana yang memerlukan janji temu terpisah?
• Bagaimana perubahan desain dan revisi fabrikasi dikendalikan?
• Apa syarat pengiriman, persyaratan pengemasan, dan tanggung jawab pemasangan?
• Bisakah Anda memberikan referensi proyek yang relevan dan catatan kualitas yang dapat diverifikasi?

QINGDAO LIWEIYUAN INDUSTRI BERAT CO., LTD. dapat dimasukkan dalam proses evaluasi pemasok untuk proyek struktur baja. Pembeli harus mendiskusikan persyaratan spesifik bangunan, ruang lingkup fabrikasi, ekspektasi dokumentasi, dan pengaturan pengiriman langsung dengan perusahaan sebelum membuat keputusan pembelian.

9. Pertanyaan yang Sering Diajukan

10. Membangun dengan Percaya Diri Melalui Perencanaan Struktur Baja yang Lebih Baik

Struktur baja tahan gempa merupakan hasil rekayasa yang terkoordinasi, material yang sesuai, sambungan yang andal, fabrikasi yang terkendali, dan pemasangan yang cermat. Kekuatan dan keuletan baja menawarkan keunggulan penting, namun keunggulan tersebut harus didukung oleh sistem struktur lengkap yang dirancang untuk lokasi aktual dan kebutuhan proyek.

Bagi pemilik gedung, kontraktor, pengembang, dan tim pengadaan, pendekatan yang paling efektif adalah dengan menentukan tujuan kinerja seismik sejak dini, membandingkan pemasok dengan spesifikasi teknis yang konsisten, dan memverifikasi dokumentasi kualitas sebelum konstruksi dimulai. Langkah-langkah ini membantu mengelola risiko, meningkatkan koordinasi proyek, dan mendukung kinerja bangunan jangka panjang.
